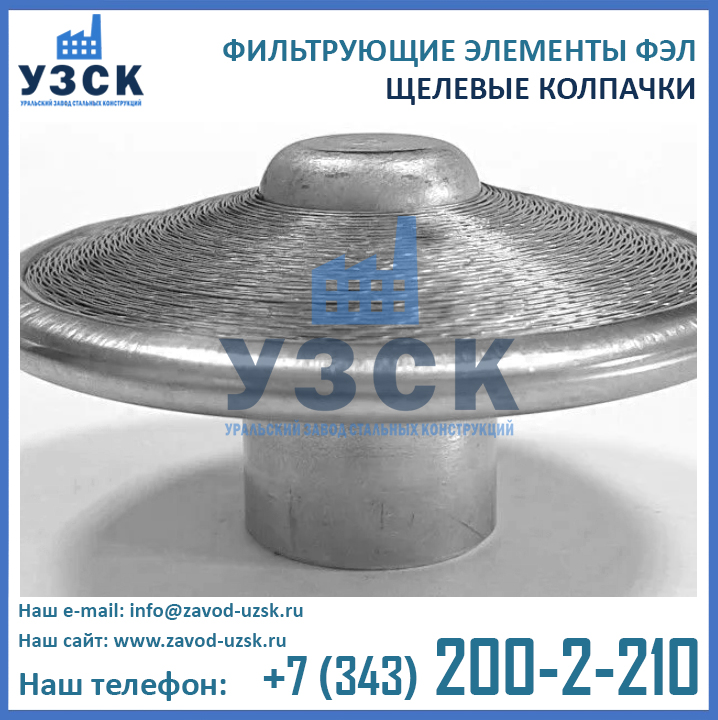

Фильтрующий элемент ФЭЛ-Н первого исполнения представляет собой щелевой дренажный колпачок спирально-навитой ленточный из нержавеющей стали 12Х18Н10Т и ее аналогов, предназначенный для отделения воды/регенерационного раствора от фильтрующего материала и отвода воды/раствора из фильтров систем водоподготовки. Фильтроэлементы ФЭЛ-1-Н устанавливаются в дренажно-распределительных устройствах водоподготовительных фильтров.
Конструктивные особенности ФЭЛ 1-го исполнения
Фильтроэлемент ФЭЛ-Н исполнение 1 состоит из корпуса с направленной вверх фильтрующей поверхностью и резьбового или приварного штуцера. Таким образом, присоединение щелевого колпачка 1 исполнения со сборно-распределительным устройством осуществляется при помощи резьбового соединения или посредством сварки.
Очищаемая вода (или регенерационный раствор) проходит сквозь фильтрующую загрузку, отделяется фильтрующим блоком ФЭЛа и отводится для дальнейшей обработки через присоединительный штуцер.
Основные технические характеристики щелевых колпачков ФЭЛ-Н-1
Наименование | ширина щели, мм | площадь фильтрации, см2 | диаметр, мм | высота, мм |
ФЭЛ-0,2-8,7-1-Н-G1/2-В | 0,2 ± 0,05 | 8,7 | 74 | 40 |
ФЭЛ-0,2-18-1-Н-G3/4-В | 0,2 ± 0,05 | 18 | 100 | 46 |
ФЭЛ-0,4-15-1-Н-G3/4-В | 0,4 ± 0,05 | 15 | 74 | 40 |
ФЭЛ-0,4-15-1-Н-G3/4-Н-Д | 0,4 ± 0,05 | 15 | 74 | 46 |
ФЭЛ-0,4-27-1-Н-K3/4-В | 0,4 ± 0,05 | 27 | 100 | 46 |
ФЭЛ-0,4-27-1-H-M42x2-В | 0,4 ± 0,05 | 27 | 100 | 52 |
