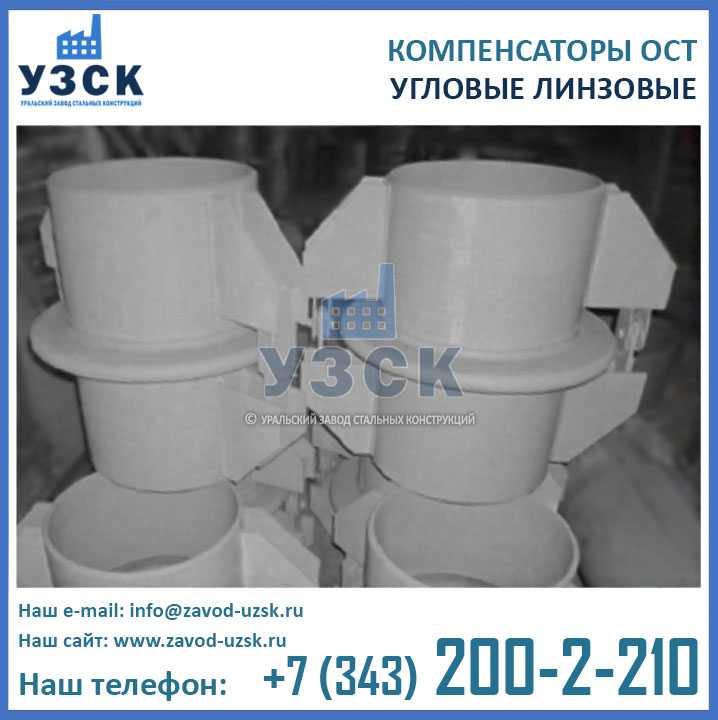

Угловые линзовые компенсаторы ОСТ

СУММА МИНИМАЛЬНОГО ЗАКАЗА 500 000 РУБ

Трубопроводные системы кроме прямых участков имеют также участки различных форм: Г-образные, П-образные, Z- образные. Чтобы уменьшить вибрацию и нагрузки в таких местах трубопроводов, необходимо устанавливать компенсаторы угловые линзовые. Компенсаторы ОСТ угловые отличаются возможностью работы на изгиб и на сдвиг, и имеют шарнирную схему. Может также встречаться наименование сдвиговые компенсаторы ОСТ.

Компенсирующая способность угловых линзовых компенсаторов измеряется в градусах и минутах, а не в мм (как это происходит при расчете компенсирующей способности осевого компенсатора).

Вы можете встретить линзовые компенсаторы ОСТ угловые и сдвиговые в трубопроводных системах коммунальных сетей, в строительстве, а также в различных отраслях промышленности. В качестве рабочей среды могут выступать следующие вещества: вода, пар, неагрессивные и малоагрессивные среды. Максимальная температура рабочей среды 425 ^оС. Максимальное рабочее давление 1,6 Мпа.

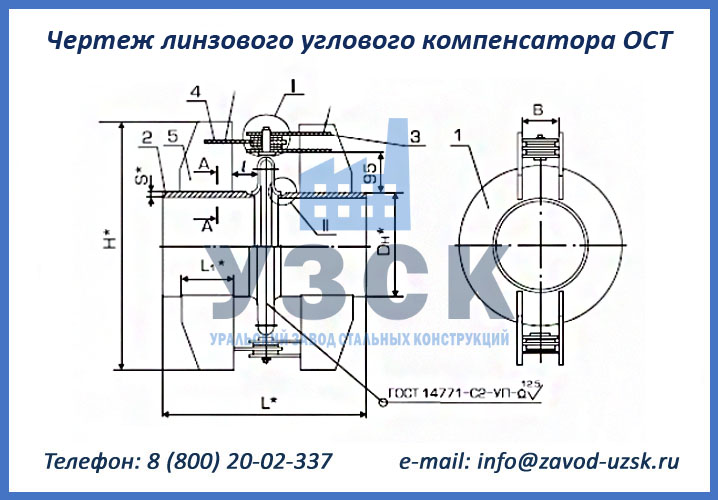

Угловые компенсаторы однолинзовые ОСТ 34-10-573-93

Типоразмер	Ру, Мпа (кгс/см²)	Dy, мм	Dh, мм	L, мм	H, мм	B, мм	S, мм	S1, мм	Угол изгиба компенсатора
01 ОСТ 34-10573	0,6 (6)	100	108	404	360	40	4	2,5	2 гр. 4 мин.
02 ОСТ 34-10573	0,6 (6)	125	133	404	385	40	4	2,5	2 гр. 27 мин
03 ОСТ 34-10573	0,6 (6)	150	159	404	415	40	5	2,5	2 гр 15 мин
04 ОСТ 34-10573	0,6 (6)	200	219	464	515	40	7	2,5	1 гр 52 мин
05 ОСТ 34-10573	0,6 (6)	250	273	464	565	60	8	2,5	1 гр. 37 мин
06 ОСТ 34-10573	0,6 (6)	300	325	464	620	60	8	2,5	1 гр 27 мин
07 ОСТ 34-10573	0,6 (6)	350	377	564	670	60	9	2,5	1 гр 18 мин
08 ОСТ 34-10573	0,6 (6)	400	426	564	720	80	9	2,5	1 гр 11 мин
09 ОСТ 34-10573	0,6 (6)	450	478	664	810	80	7	2,5	1 гр 5 мин
10 ОСТ 34-10573	0,6 (6)	500	530	664	865	80	8	2,5	0 гр 59 мин
11 ОСТ 34-10573	0,6 (6)	600	630	784	1020	100	8	2,5	0 гр 52 мин
12 ОСТ 34-10573	0,6 (6)	700	720	784	1110	120	10	2,5	0 гр 46 мин
13 ОСТ 34-10573	0,6 (6)	800	820	784	1205	150	11	2,5	0 гр 40 мин
14 ОСТ 34-10573	0,6 (6)	900	920	944	1310	150	12	2,5	0 гр 38 мин
15 ОСТ 34-10573	0,6 (6)	1000	1020	944	1410	150	14	2,5	0 гр 32 мин
16 ОСТ 34-10573	0,6 (6)	1200	1220	1064	1665	200	14	3	0 шр 27 мин
17 ОСТ 34-10573	0,6 (6)	1400	1420	1304	1900	250	14	3	0 гр 24 мин
18 ОСТ 34-10573	0,6 (6)	1600	1620	1304	2090	300	20	3	0 гр 21 мин
19 ОСТ 34-10573	0,6 (6)	1800	1820	1304	2295	300	25	3	0 гр 19 мин
20 ОСТ 34-10573	0,6 (6)	2000	2040	1514	2520	300	25	3	0 гр 17 мин
21 ОСТ 34-10573	0,6 (6)	2200	2240	1514	2710	350	25	3	0 гр 15 мин
22 ОСТ 34-10573	1,0 (10)	100	108	404	360	40	4	3	2 гр 04 мин
23 ОСТ 34-10573	1,0 (10)	125	133	404	385	40	4	3	1 гр 53 мин
24 ОСТ 34-10573	1,0 (10)	150	159	404	415	40	5	3	1 гр 43 мин
25 ОСТ 34-10573	1,0 (10)	200	219	464	510	60	7	3	1 гр 26 мин
26 ОСТ 34-10573	1,0 (10)	250	273	464	565	60	8	3	1 гр 15 мин
27 ОСТ 34-10573	1,0 (10)	300	325	564	620	60	8	3	1 гр 7 мин
28 ОСТ 34-10573	1,0 (10)	350	377	564	670	80	9	3	1 гр 0 мин
29 ОСТ 34-10573	1,0 (10)	400	426	664	760	80	9	3	0 гр 55 мин
30 ОСТ 34-10573	1,0 (10)	450	478	664	810	80	10	3	0 гр 50 мин
31 ОСТ 34-10573	1,0 (10)	500	530	664	860	100	11	3	0 гр 45 мин
32 ОСТ 34-10573	1,0 (10)	600	630	784	1020	120	12	3	0 гр 40 мин
33 ОСТ 34-10573	1,0 (10)	700	720	784	1110	784	14	4	0 гр 32 мин
34 ОСТ 34-10573	1,0 (10)	800	820	964	1195	200	16	4	0 гр 29 мин
35 ОСТ 34-10573	1,0 (10)	900	920	964	1300	200	18	4	0 гр 25 мин
36 ОСТ 34-10573	1,0 (10)	1000	1020	964	1460	200	20	4	0 гр 24 мин
37 ОСТ 34-10573	1,0 (10)	1200	1220	1164	1665	200	20	4	0 гр 20 мин
38 ОСТ 34-10573	1,0 (10)	1400	1420	1344	1900	250	25	4	0 гр 17 мин
39 ОСТ 34-10573	1,6 (16)	100	108	404	360	40	4	4	1 гр 35 мин
40 ОСТ 34-10573	1,6 (16)	125	133	404	385	40	4	4	1 гр 28 мин
41 ОСТ 34-10573	1,6 (16)	150	159	464	445	60	5	4	1 гр 20 мин
42 ОСТ 34-10573	1,6 (16)	200	219	464	510	60	7	4	1 гр 07 мин
43 ОСТ 34-10573	1,6 (16)	250	273	564	560	80	8	4	0 гр 58 мин
44 ОСТ 34-10573	1,6 (16)	300	325	564	615	80	8	4	0 гр 51 мин
45 ОСТ 34-10573	1,6 (16)	350	377	564	665	100	9	4	0 гр 46 мин
46 ОСТ 34-10573	1,6 (16)	400	426	784	815	100	9	4	0 гр 42 мин
47 ОСТ 34-10573	1,6 (16)	450	478	784	865	100	10	4	0 гр 39 мин
48 ОСТ 34-10573	1,6 (16)	500	530	904	915	120	11	4	0 гр 35 мин
49 ОСТ 34-10573	1,6 (16)	600	630	904	1020	120	14	4	0 гр 31 мин
50 ОСТ 34-10573	1,6 (16)	700	720	964	1090	200	16	4	0 гр 28 мин
51 ОСТ 34-10573	1,6 (16)	800	820	964	1255	200	18	4	0 гр 25 мин
52 ОСТ 34-10573	1,6 (16)	900	920	1064	1360	200	20	4	0 гр 22 мин
53 ОСТ 34-10573	1,6 (16)	1000	1020	1264	1500	200	20	4	0 гр 20 мин
54 ОСТ 34-10573	1,6 (16)	1200	1220	1544	1700	220	25	4	0 гр 17 мин
55 ОСТ 34-10573	1,6 (16)	1400	1420	1744	1940	250	25	4	0 гр 14 мин
56 ОСТ 34-10573	1,0 (10)	700	720	1064	1125	120	10	4	0 гр 32 мин
57 ОСТ 34-10573	1,0 (10)	800	820	1064	1215	200	11	4	0 гр 29 мин
58 ОСТ 34-10573	1,0 (10)	900	920	1124	1320	200	12	4	0 гр 26 мин
59 ОСТ 34-10573	1,0 (10)	1000	1020	1124	1480	200	14	4	0 гр 24 мин
60 ОСТ 34-10573	1,0 (10)	1200	1220	1624	1730	200	14	4	0 гр 20 мин
61 ОСТ 34-10573	1,0 (10)	1400	1420	1964	1955	250	14	4	0 гр 17 мин
62 ОСТ 34-10573	1,6 (16)	600	630	1064	1040	120	8	4	0 гр 31 мин
63 ОСТ 34-10573	1,6 (16)	700	720	1264	1110	200	10	4	0 гр 28 мин
64 ОСТ 34-10573	1,6 (16)	800	820	1364	1280	200	11	4	0 гр 25 мин
65 ОСТ 34-10573	1,6 (16)	900	920	1624	1420	200	12	4	0 гр 22 мин
66 ОСТ 34-10573	1,6 (16)	1000	1020	1624	1530	200	14	4	0 гр 20 мин
67 ОСТ 34-10573	1,6 (16)	1200	1220	2024	1730	220	14	4	0 гр 17 мин
68 ОСТ 34-10573	1,6 (16)	1400	1420	2464	1965	250	14	4	0 гр 14 мин

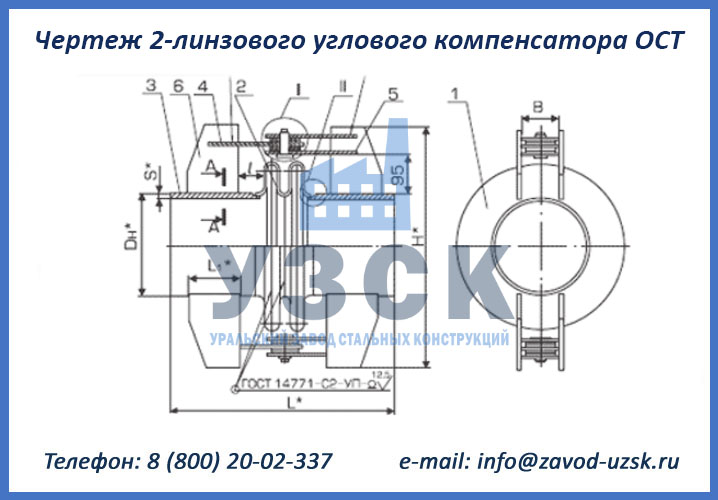

Угловые компенсаторы двухлинзовые ОСТ 34-10-574-93

Типоразмер	Ру, Мпа (кгс/см²)	Dy, мм	Dh, мм	L, мм	H, мм	B, мм	S, мм	S1, мм	Угол изгиба компенсатора
01 ОСТ 3410-574	0,6 (6)	100	108	468	360	40	4	2,5	5 гр 24 мин
02 ОСТ 3410-574	0,6 (6)	125	133	468	385	40	4	2,5	4 гр 54 мин
03 ОСТ 3410-574	0,6 (6)	150	159	468	415	40	5	2,5	4 гр 30 мин
04 ОСТ 3410-574	0,6 (6)	200	219	528	515	40	7	2,5	3 гр 44 мин
05 ОСТ 3410-574	0,6 (6)	250	273	528	565	60	8	2,5	3 гр 15 мин
06 ОСТ 3410-574	0,6 (6)	300	325	528	620	60	8	2,5	2 гр 54 мин
07 ОСТ 3410-574	0,6 (6)	350	377	628	670	60	9	2,5	2 гр 36 мин
08 ОСТ 3410-574	0,6 (6)	400	426	628	720	80	9	2,5	2 гр 22 мин
09 ОСТ 3410-574	0,6 (6)	450	478	728	810	80	7	2,5	2 гр 10 мин
10 ОСТ 3410-574	0,6 (6)	500	530	728	865	80	8	2,5	1 гр 58 мин
11 ОСТ 3410-574	0,6 (6)	600	630	848	1020	100	8	2,5	1 гр 44 мин
12 ОСТ 3410-574	0,6 (6)	700	720	848	1110	120	10	2,5	1 гр 32 мин
13 ОСТ 3410-574	0,6 (6)	800	820	848	1205	150	11	2,5	1 гр 20 мин
14 ОСТ 3410-574	0,6 (6)	900	920	1008	1310	150	12	2,5	1 гр 16 мин
15 ОСТ 3410-574	0,6 (6)	1000	1020	1008	1410	150	14	2,5	1 гр 04 мин
16 ОСТ 3410-574	0,6 (6)	1200	1220	1128	1665	200	14	3	0 гр 54 мин
17 ОСТ 3410-574	0,6 (6)	1400	1420	1368	1900	250	14	3	0 гр 48 мин
18 ОСТ 3410-574	0,6 (6)	1600	1620	1368	2090	300	20	3	0 гр 42 мин
19 ОСТ 3410-574	0,6 (6)	1800	1820	1368	2295	300	25	3	0 гр 38 мин
20 ОСТ 3410-574	0,6 (6)	2000	2040	1578	2520	300	25	3	0 гр 34 мин
21 ОСТ 3410-574	0,6 (6)	2200	2240	1578	2710	350	25	3	0 гр 30 мин
22 ОСТ 3410-574	1,0 (10)	100	108	468	360	40	4	3	4 гр 08 мин
23 ОСТ 3410-574	1,0 (10)	125	133	468	385	40	4	3	3 гр 43 мин
24 ОСТ 3410-574	1,0 (10)	150	159	468	415	40	5	3	3 гр 23 мин
25 ОСТ 3410-574	1,0 (10)	200	219	528	510	60	7	3	2 гр 52 мин
26 ОСТ 3410-574	1,0 (10)	250	273	528	565	60	8	3	2 гр 30 мин
27 ОСТ 3410-574	1,0 (10)	300	325	628	620	60	8	3	2 гр 14 мин
28 ОСТ 3410-574	1,0 (10)	350	377	628	670	80	9	3	2 гр 01 мин
29 ОСТ 3410-574	1,0 (10)	400	426	728	760	80	9	3	1 гр 50 мин
30 ОСТ 3410-574	1,0 (10)	450	478	728	810	80	10	3	1 гр 40 мин
31 ОСТ 3410-574	1,0 (10)	500	530	728	860	100	11	3	1 гр 32 мин
32 ОСТ 3410-574	1,0 (10)	600	630	848	1020	120	12	3	1 гр 20 мин
33 ОСТ 3410-574	1,0 (10)	700	720	848	1110	120	14	4	1 гр 05 мин
34 ОСТ 3410-574	1,0 (10)	800	820	1028	1195	200	16	4	0 гр. 58 мин
35 ОСТ 3410-574	1,0 (10)	900	920	1028	1300	200	18	4	0 гр 52 мин
36 ОСТ 3410-574	1,0 (10)	1000	1020	1028	1460	200	20	4	0 гр 48 мин
37 ОСТ 3410-574	1,0 (10)	1200	1220	1228	1665	200	20	4	0 гр 40 мин
38 ОСТ 3410-574	1,0 (10)	1400	1420	1408	1900	250	25	4	0 гр 34 мин
39 ОСТ 3410-574	1,6 (16)	100	108	468	360	40	4	4	3 гр 12 мин
40 ОСТ 3410-574	1,6 (16)	125	133	468	385	40	4	4	2 гр 56 мин
41 ОСТ 3410-574	1,6 (16)	150	159	528	445	60	5	4	2 гр 40 мин
42 ОСТ 3410-574	1,6 (16)	200	219	528	510	60	7	4	2 гр 14 мин
43 ОСТ 3410-574	1,6 (16)	250	273	628	560	80	8	4	1 гр 57 мин
44 ОСТ 3410-574	1,6 (16)	300	325	628	615	80	8	4	1 гр 41 мин
45 ОСТ 3410-574	1,6 (16)	350	377	628	665	100	9	4	1 гр 32 мин
46 ОСТ 3410-574	1,6 (16)	400	426	848	815	100	9	4	1 гр 24 мин
47 ОСТ 3410-574	1,6 (16)	450	478	848	865	100	10	4	1 гр 18 мин
48 ОСТ 3410-574	1,6 (16)	500	530	968	915	120	11	4	1 гр 11 мин
49 ОСТ 3410-574	1,6 (16)	600	630	968	1020	120	14	4	1 гр 02 мин
50 ОСТ 3410-574	1,6 (16)	700	720	1028	1090	200	16	4	0 гр 56 мин
51 ОСТ 3410-574	1,6 (16)	800	820	1028	1255	200	18	4	0 гр 50 мин
52 ОСТ 3410-574	1,6 (16)	900	920	1128	1360	200	20	4	0 гр 45 мин
53 ОСТ 3410-574	1,6 (16)	1000	1020	1328	1500	200	20	4	0 гр 41 мин
54 ОСТ 3410-574	1,6 (16)	1200	1220	1608	1700	220	25	4	0 гр 34 мин
55 ОСТ 3410-574	1,6 (16)	1400	1420	1808	1940	250	25	4	0 гр 29 мин
С усиливающей подушкой
56 ОСТ 3410-574	1,0 (10)	700	720	1128	1125	120	10	4	1 гр 05 мин
57 ОСТ 3410-574	1,0 (10)	800	820	1128	1215	200	11	4	0 гр 58 мин
58 ОСТ 3410-574	1,0 (10)	900	920	1188	1320	200	12	4	0 гр 52 мин
59 ОСТ 3410-574	1,0 (10)	1000	1020	1188	1480	200	14	4	0 гр 48 мин
60 ОСТ 3410-574	1,0 (10)	1200	1220	1688	1730	200	14	4	0 гр 40 мин
61 ОСТ 3410-574	1,0 (10)	1400	1420	2028	1955	250	14	4	0 гр 34 мин
62 ОСТ 3410-574	1,6 (16)	600	630	1128	1040	120	8	4	1 гр 02 мин
63 ОСТ 3410-574	1,6 (16)	700	720	1328	1110	200	10	4	0 гр 56 мин
64 ОСТ 3410-574	1,6 (16)	800	820	1428	1280	200	11	4	0 гр 50 мин
65 ОСТ 3410-574	1,6 (16)	900	920	1688	1420	200	12	4	0 гр 45 мин
66 ОСТ 3410-574	1,6 (16)	1000	1020	1688	1530	200	14	4	0 гр 41 мин
67 ОСТ 3410-574	1,6 (16)	1200	1220	2088	1730	220	14	4	0 гр 34 мин
68 ОСТ 3410-574	1,6 (16)	1400	1420	2528	1965	250	14	4	0 гр 29 мин

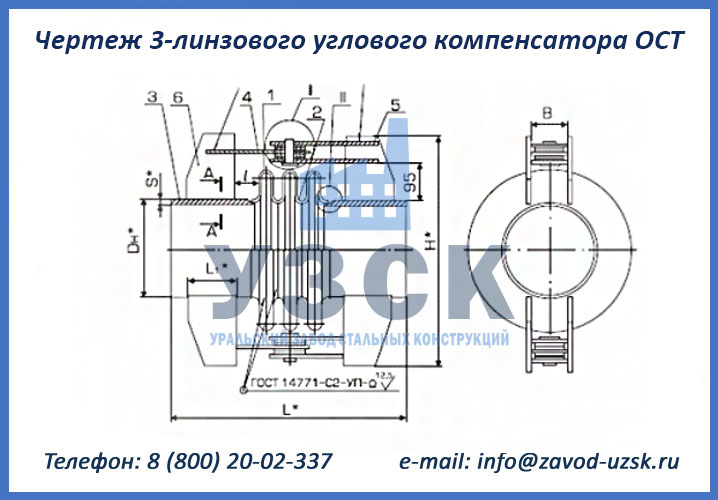

Угловые компенсаторы трехлинзовые ОСТ 34-10-575-93

Типоразмер	Ру, Мпа (кгс/см²)	Dy, мм	Dh, мм	L, мм	H, мм	B, мм	S, мм	S1, мм	Угол изгиба компенсатора
01 ОСТ 34-10 575	0,6 (6)	100	108	532	360	40	4	2,5	8 гр 06 мин
02 ОСТ 34-10 575	0,6 (6)	125	133	532	385	40	4	2,5	7 гр 23 мин
03 ОСТ 34-10 575	0,6 (6)	150	159	532	415	40	5	2,5	6 гр 45 мин
04 ОСТ 34-10 575	0,6 (6)	200	219	592	515	40	7	2,5	5 гр 37 мин
05 ОСТ 34-10 575	0,6 (6)	250	273	592	565	60	8	2,5	4 гр 52 мин
06 ОСТ 34-10 575	0,6 (6)	300	325	592	620	60	8	2,5	4 гр 20 мин
07 ОСТ 34-10 575	0,6 (6)	350	377	692	670	60	9	2,5	3 гр 54 мин
08 ОСТ 34-10 575	0,6 (6)	400	426	692	720	80	9	2,5	3 гр 33 мин
09 ОСТ 34-10 575	0,6 (6)	450	478	792	810	80	7	2,5	3 гр 15 мин
10 ОСТ 34-10 575	0,6 (6)	500	530	792	865	80	8	2,5	2 гр 57 мин
11 ОСТ 34-10 575	0,6 (6)	600	630	912	1020	100	8	2,5	2 гр 36 мин
12 ОСТ 34-10 575	0,6 (6)	700	720	912	1110	120	10	2,5	2 гр 18 мин
13 ОСТ 34-10 575	0,6 (6)	800	820	912	1205	150	11	2,5	2 гр 0 мин
14 ОСТ 34-10 575	0,6 (6)	900	920	1072	1310	150	12	2,5	1 гр 54 мин
15 ОСТ 34-10 575	0,6 (6)	1000	1020	1072	1410	150	14	2,5	1 гр 36 мин
16 ОСТ 34-10 575	0,6 (6)	1200	1220	1192	1665	200	14	3	1 гр 21 мин
17 ОСТ 34-10 575	0,6 (6)	1400	1420	1432	1900	250	14	3	1 гр 12 мин
18 ОСТ 34-10 575	0,6 (6)	1600	1620	1432	2090	300	20	3	1 гр 03 мин
19 ОСТ 34-10 575	0,6 (6)	1800	1820	1432	2295	300	25	3	0 гр 57 мин
20 ОСТ 34-10 575	0,6 (6)	2000	2040	1642	2520	300	25	3	0 гр 51 мин
21 ОСТ 34-10 575	0,6 (6)	2200	2240	1642	2710	350	25	3	0 гр 45 мин
22 ОСТ 34-10 575	1,0 (10)	100	108	532	360	40	4	3	6 гр 12 мин
23 ОСТ 34-10 575	1,0 (10)	125	133	532	385	40	4	3	5 гр 36 мин
24 ОСТ 34-10 575	1,0 (10)	150	159	532	415	40	5	3	5 гр 06 мин
25 ОСТ 34-10 575	1,0 (10)	200	219	592	510	60	7	3	4 гр 19 мин
26 ОСТ 34-10 575	1,0 (10)	250	273	592	565	60	8	3	3 гр 45 мин
27 ОСТ 34-10 575	1,0 (10)	300	325	692	620	60	8	3	3 гр 21 мин
28 ОСТ 34-10 575	1,0 (10)	350	377	692	670	80	9	3	3 гр 0 мин
29 ОСТ 34-10 575	1,0 (10)	400	426	792	760	80	9	3	2 гр 45 мин
30 ОСТ 34-10 575	1,0 (10)	450	478	792	810	80	10	3	2 гр 30 мин
31 ОСТ 34-10 575	1,0 (10)	500	530	792	860	100	11	3	2 гр 18 мин
32 ОСТ 34-10 575	1,0 (10)	600	630	912	1020	120	12	3	2 гр 0 мин
33 ОСТ 34-10 575	1,0 (10)	700	720	912	1110	120	14	4	1 гр 37 мин
34 ОСТ 34-10 575	1,0 (10)	800	820	1092	1195	200	16	4	1 гр 27 мин
35 ОСТ 34-10 575	1,0 (10)	900	920	1092	1300	200	18	4	1 гр 18 мин
36 ОСТ 34-10 575	1,0 (10)	1000	1020	1092	1460	200	20	4	1 гр 12 мин
37 ОСТ 34-10 575	1,0 (10)	1200	1220	1292	1665	200	20	4	1 гр 0 мин
38 ОСТ 34-10 575	1,0 (10)	1400	1420	1472	1900	250	25	4	0 гр 51 мин
39 ОСТ 34-10 575	1,6 (16)	100	108	532	360	40	4	4	4 гр 48 мин
40 ОСТ 34-10 575	1,6 (16)	125	133	532	385	40	4	4	4 гр 24 мин
41 ОСТ 34-10 575	1,6 (16)	150	159	592	445	60	5	4	4 гр 0 мин
42 ОСТ 34-10 575	1,6 (16)	200	219	592	510	60	7	4	3 гр 21 мин
43 ОСТ 34-10 575	1,6 (16)	250	273	692	560	80	8	4	2 гр 55 мин
44 ОСТ 34-10 575	1,6 (16)	300	325	692	615	80	8	4	2 гр 31 мин
45 ОСТ 34-10 575	1,6 (16)	350	377	692	665	100	9	4	2 гр 18 мин
46 ОСТ 34-10 575	1,6 (16)	400	426	912	815	100	9	4	2 гр 06 мин
47 ОСТ 34-10 575	1,6 (16)	450	478	912	865	100	10	4	1 гр 57 мин
48 ОСТ 34-10 575	1,6 (16)	500	530	1032	915	120	11	4	1 гр 36 мин
49 ОСТ 34-10 575	1,6 (16)	600	630	1032	1020	120	14	4	1 гр 33 мин
50 ОСТ 34-10 575	1,6 (16)	700	720	1092	1090	200	16	4	1 гр 24 мин
51 ОСТ 34-10 575	1,6 (16)	800	820	1092	1255	200	18	4	1 гр 15 мин
52 ОСТ 34-10 575	1,6 (16)	900	920	1192	1360	200	20	4	1 гр 07 мин
53 ОСТ 34-10 575	1,6 (16)	1000	1020	1392	1500	200	20	4	1 гр 02 мин
54 ОСТ 34-10 575	1,6 (16)	1200	1220	1572	1700	220	25	4	0 гр 51 мин
55 ОСТ 34-10 575	1,6 (16)	1400	1420	1872	1940	250	25	4	0 гр 43 мин
С усиливающей подушкой
56 ОСТ 34-10 575	1,0 (10)	700	720	1192	1125	120	10	4	1 гр 37 мин
57 ОСТ 34-10 575	1,0 (10)	800	820	1192	1215	200	11	4	1 гр 27 мин
58 ОСТ 34-10 575	1,0 (10)	900	920	1252	1320	200	12	4	1 гр 18 мин
59 ОСТ 34-10 575	1,0 (10)	1000	1020	1252	1480	200	14	4	1 гр 12 мин
60 ОСТ 34-10 575	1,0 (10)	1200	1220	1752	1730	200	14	4	1 гр 0 мин
61 ОСТ 34-10 575	1,0 (10)	1400	1420	2092	1955	250	14	4	0 гр 37 мин
62 ОСТ 34-10 575	1,6 (16)	600	630	1192	1040	120	8	4	1 гр 33 мин
63 ОСТ 34-10 575	1,6 (16)	700	720	1392	1110	200	10	4	1 гр 24 мин
64 ОСТ 34-10 575	1,6 (16)	800	820	1492	1280	200	11	4	1 гр 15 мин
65 ОСТ 34-10 575	1,6 (16)	900	920	1752	1420	200	12	4	1 гр 07 мин
66 ОСТ 34-10 575	1,6 (16)	1000	1020	1752	1530	200	14	4	1 гр 02 мин
67 ОСТ 34-10 575	1,6 (16)	1200	1220	2152	1730	220	14	4	0 гр 51 мин
68 ОСТ 34-10 575	1,6 (16)	1400	1420	2592	1965	250	14	4	0 гр 43 мин

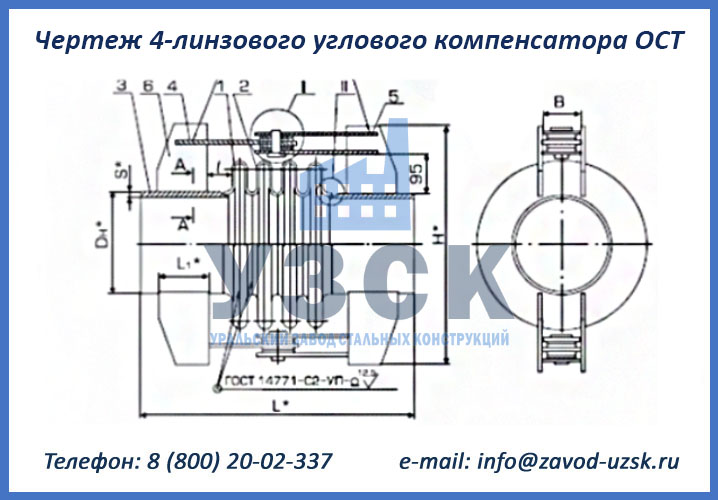

Угловые компенсаторы четырехлинзовые ОСТ 34-10-576-93

Типоразмер	Ру, Мпа (кгс/см²)	Dy, мм	Dh, мм	L, мм	H, мм	B, мм	S, мм	S1, мм	Угол изгиба компенсатора
01 ОСТ 3410-576	0,6 (6)	100	108	596	360	40	4	2,5	10 гр 48 мин
02 ОСТ 3410-576	0,6 (6)	125	133	596	385	40	4	2,5	9 гр 50 мин
03 ОСТ 3410-576	0,6 (6)	150	159	596	415	40	5	2,5	9 гр 0 мин
04 ОСТ 3410-576	0,6 (6)	200	219	656	515	40	7	2,5	7 гр 29 мин
05 ОСТ 3410-576	0,6 (6)	250	273	656	565	60	8	2,5	6 гр 29 мин
06 ОСТ 3410-576	0,6 (6)	300	325	656	620	60	8	2,5	5 гр 47 мин
07 ОСТ 3410-576	0,6 (6)	350	377	756	670	60	9	2,5	5 гр 12 мин
08 ОСТ 3410-576	0,6 (6)	400	426	756	720	80	9	2,5	4 гр 44 мин
09 ОСТ 3410-576	0,6 (6)	450	478	856	810	80	7	2,5	4 гр 20 мин
10 ОСТ 3410-576	0,6 (6)	500	530	856	865	80	8	2,5	3 гр 56 мин
11 ОСТ 3410-576	0,6 (6)	600	630	976	1020	100	8	2,5	3 гр 28 мин
12 ОСТ 3410-576	0,6 (6)	700	720	976	1110	120	10	2,5	3 гр 04 мин
13 ОСТ 3410-576	0,6 (6)	800	820	976	1205	150	11	2,5	2 гр 40 мин
14 ОСТ 3410-576	0,6 (6)	900	920	1136	1310	150	12	2,5	2 гр 32 мин
15 ОСТ 3410-576	0,6 (6)	1000	1020	1136	1410	150	14	2,5	2 гр 08 мин
16 ОСТ 3410-576	0,6 (6)	1200	1220	1256	1665	200	14	3	1 гр 48 мин
17 ОСТ 3410-576	0,6 (6)	1400	1420	1496	1900	250	14	3	1 гр 36 мин
18 ОСТ 3410-576	0,6 (6)	1600	1620	1496	2090	300	20	3	1 гр 24 мин
19 ОСТ 3410-576	0,6 (6)	1800	1820	1496	2295	300	25	3	1 гр 16 мин
20 ОСТ 3410-576	0,6 (6)	2000	2040	1706	2520	300	25	3	1 гр 08 мин
21 ОСТ 3410-576	0,6 (6)	2200	2240	1706	2710	350	25	3	1 гр 0 мин
22 ОСТ 3410-576	1,0 (10)	100	108	596	360	40	4	3	8 гр 16 мин
23 ОСТ 3410-576	1,0 (10)	125	133	596	385	40	4	3	7 гр 28 мин
24 ОСТ 3410-576	1,0 (10)	150	159	596	415	40	5	3	6 гр 46 мин
25 ОСТ 3410-576	1,0 (10)	200	219	656	510	60	7	3	5 гр 44 мин
26 ОСТ 3410-576	1,0 (10)	250	273	656	565	60	8	3	5 гр 0 мин
27 ОСТ 3410-576	1,0 (10)	300	325	756	620	60	8	3	4 гр 28 мин
28 ОСТ 3410-576	1,0 (10)	350	377	756	670	80	9	3	4 гр 0 мин
29 ОСТ 3410-576	1,0 (10)	400	426	856	760	80	9	3	3 гр 40 мин
30 ОСТ 3410-576	1,0 (10)	450	478	856	810	80	10	3	3 гр 20 мин
31 ОСТ 3410-576	1,0 (10)	500	530	856	860	100	11	3	3 гр 04 мин
32 ОСТ 3410-576	1,0 (10)	600	630	976	1020	120	12	3	2 гр 40 мин
33 ОСТ 3410-576	1,0 (10)	700	720	976	1110	120	14	4	2 гр 10 мин
34 ОСТ 3410-576	1,0 (10)	800	820	1156	1195	200	16	4	1 гр 56 мин
35 ОСТ 3410-576	1,0 (10)	900	920	1156	1300	200	18	4	1 гр 44 мин
36 ОСТ 3410-576	1,0 (10)	1000	1020	1156	1460	200	20	4	1 гр 36 мин
37 ОСТ 3410-576	1,0 (10)	1200	1220	1356	1665	200	20	4	1 гр 20 мин
38 ОСТ 3410-576	1,0 (10)	1400	1420	1536	1900	250	25	4	1 гр 08 мин
39 ОСТ 3410-576	1,6 (16)	100	108	596	360	40	4	4	6 гр 24 мин
40 ОСТ 3410-576	1,6 (16)	125	133	596	385	40	4	4	5 гр 52 мин
41 ОСТ 3410-576	1,6 (16)	150	159	656	445	60	5	4	5 гр 20 мин
42 ОСТ 3410-576	1,6 (16)	200	219	656	510	60	7	4	4 гр 28 мин
43 ОСТ 3410-576	1,6 (16)	250	273	756	560	80	8	4	3 гр 54 мин
44 ОСТ 3410-576	1,6 (16)	300	325	756	615	80	8	4	3 гр 22 мин
45 ОСТ 3410-576	1,6 (16)	350	377	756	665	100	9	4	3 гр 04 мин
46 ОСТ 3410-576	1,6 (16)	400	426	976	815	100	9	4	2 гр 48 мин
47 ОСТ 3410-576	1,6 (16)	450	478	976	865	100	10	4	2 гр 36 мин
48 ОСТ 3410-576	1,6 (16)	500	530	1096	915	120	11	4	2 гр 22 мин
49 ОСТ 3410-576	1,6 (16)	600	630	1096	1020	120	14	4	2 гр 04 мин
50 ОСТ 3410-576	1,6 (16)	700	720	1156	1090	200	16	4	1 гр 52 мин
51 ОСТ 3410-576	1,6 (16)	800	820	1156	1255	200	18	4	1 гр 40 мин
52 ОСТ 3410-576	1,6 (16)	900	920	1256	1360	200	20	4	1 гр 30 мин
53 ОСТ 3410-576	1,6 (16)	1000	1020	1456	1500	200	20	4	1 гр 21 мин
54 ОСТ 3410-576	1,6 (16)	1200	1220	1736	1700	220	25	4	1 гр 08 мин
55 ОСТ 3410-576	1,6 (16)	1400	1420	1936	1940	250	25	4	0 гр 58 мин
С усиливающей подушкой
56 ОСТ 3410-576	1,0 (10)	700	720	1256	1125	120	10	4	2 гр 10 мин
57 ОСТ 3410-576	1,0 (10)	800	820	1256	1215	200	11	4	1 гр 56 мин
58 ОСТ 3410-576	1,0 (10)	900	920	1318	1320	200	12	4	1 гр 44 мин
59 ОСТ 3410-576	1,0 (10)	1000	1020	1318	1480	200	14	4	1 гр 35 мин
60 ОСТ 3410-576	1,0 (10)	1200	1220	1815	1730	200	14	4	1 гр 20 мин
61 ОСТ 3410-576	1,0 (10)	1400	1420	2156	1955	250	14	4	1 гр 08 мин
62 ОСТ 3410-576	1,6 (16)	600	630	1256	1040	120	8	4	2 гр 04 мин
63 ОСТ 3410-576	1,6 (16)	700	720	1456	1110	200	10	4	1 гр 52 мин
64 ОСТ 3410-576	1,6 (16)	800	820	1556	1280	200	11	4	1 гр 40 мин
65 ОСТ 3410-576	1,6 (16)	900	920	1816	1420	200	12	4	1 гр 30 мин
66 ОСТ 3410-576	1,6 (16)	1000	1020	1816	1530	200	14	4	1 гр 21 мин
67 ОСТ 3410-576	1,6 (16)	1200	1220	2216	1730	220	14	4	1 гр 08 мин
68 ОСТ 3410-576	1,6 (16)	1400	1420	2655	1965	250	14	4	0 гр 58 мин

Конструкция углового компенсатора ОСТ

Компенсаторы линзовые угловые отличаются простотой конструкции. Основной компенсирующий элемент – это линза или несколько линз (2, 3 или 4 в соответствии с требующейся компенсирующей способностью). Для сдвиговых и угловых перемещений, компенсатор ОСТ оборудован шарнирной системой. Для монтажа на трубопровод посредством сварки устройство изготавливается с патрубками под приварку. Для фланцевого соединения с трубопроводом компенсатор оснащается фланцами. Угловые компенсаторы больших диаметров для большей надежности имеют усиливающую подушку.

Изготовление угловых компенсаторов типовой версии осуществляется из углеродистой и низколегированной стали. При необходимости мы можем изготовить компенсаторы угловые ОСТ из нержавеющей стали.

Угловые компенсаторы от производителя в Орехово-Зуево

Наш завод ООО «УЗСК» имеет собственное конструкторское бюро и лабораторию неразрушающего контроля. Это берем заказы на производство линзовых угловых компенсаторов любой сложности, при необходимости мы можем разработать техническую документацию и рабочие чертежи по вашему техническому заданию. Также возможно изготовление угловых компенсаторов по чертежам и индивидуальным размерам заказчика.

Чтобы купить угловой компенсатор линзовый в Орехово-Зуево из наличия или заказать изготовление сдвигового компенсатора по индивидуальным характеристикам, отправьте заявку в отдел продаж нашего завода по координатам, указанным в разделе «Контакты» или заполните форму ниже.

Заполните форму заказа, чтобы купить угловой компенсатор ОСТ в Орехово-Зуево

СУММА МИНИМАЛЬНОГО ЗАКАЗА 500 000 РУБ

Нажимая на кнопку "Заказать", Вы даёте согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

СУММА МИНИМАЛЬНОГО ЗАКАЗА 500 000 РУБ
