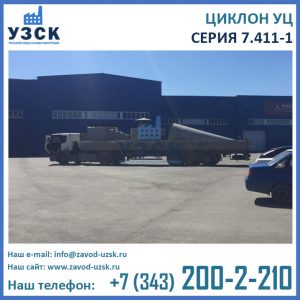

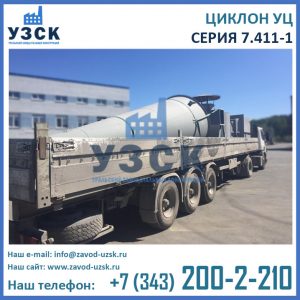

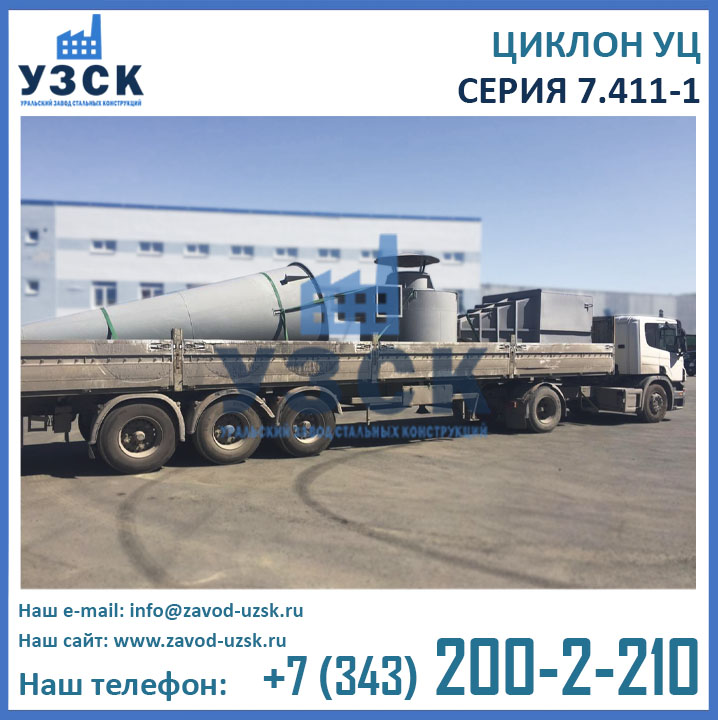

В июне 2019 г. на наш завод (Уральский Завод Стальных Конструкций) обратилось предприятие «Уральская фольга», входящее в объединенную компанию РУСАЛ, для изготовления универсального циклона для очистки воздуха/газа. В кратчайшие сроки мы осуществили производство циклона УЦ-2000 и его отгрузку в г. Михайловск Алапаевского района Свердловской области. Циклон был изготовлен по конструкции Гипродревпрома в соответствии с серией 7.411-1, оснащен зонтом и пирамидальным бункером.
Зачем нужен циклон УЦ-2000 серия 7.411-1?

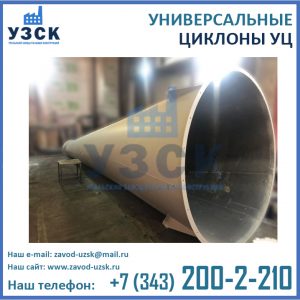

Корпус циклона УЦ конструкции Древпрома состоит из двух основных частей – цилиндрической и конической.
Циклон УЦ по серии 7.411-1 имеет важную отличительную особенность – 4 калибра выхлопных патрубков для каждого типоразмера, которые можно менять для достижения оптимального уровня очистки воздуха. В зависимости от калибров патрубков существует 4 модификации циклона УЦ, которые характеризуются отношением диаметра выхлопного патрубка к диаметру корпуса самого циклона. При этом чем больше диаметр выхлопного патрубка аппарата, тем меньше аэродинамическое сопротивление и тем ниже эффективность очистки воздуха.
Модификация 1: диаметр патрубка равен 0,38 диаметра курпуса;
Модификация 2: диаметр патрубка равен 0,45D диаметра курпуса;
Модификация 3: диаметр патрубка равен 0,53D диаметра курпуса;
Модификация 4: диаметр патрубка равен 0,6D диаметра курпуса.

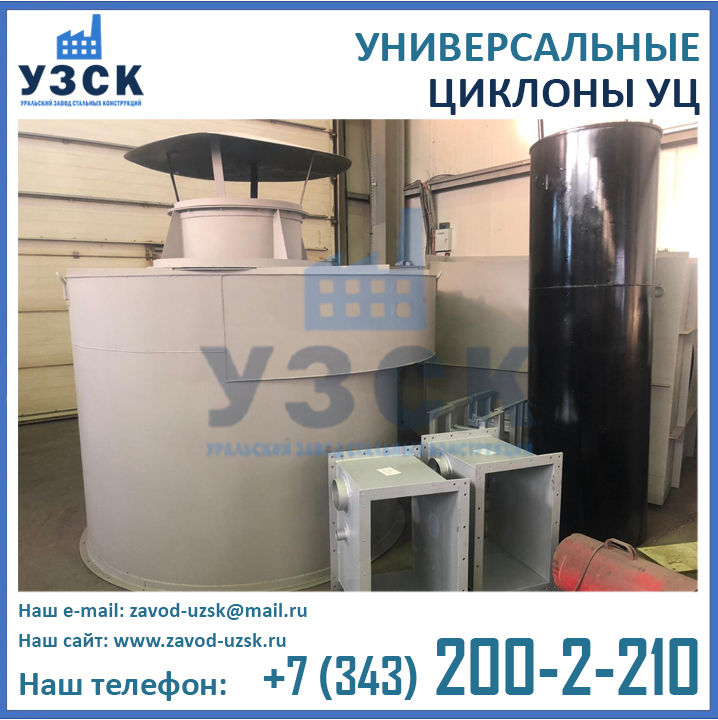

В зависимости от эксплуатационных условий циклоны УЦ Гипродрева могут быть укомплектованы улиткой или зонтом. При работе оборудования пылеочистки под давлением (установка на нагнетательной стороне), оно должно быть оборудовано зонтом, а при работе под разряжением (установка на всасывающей стороне)- улиткой.
Каким образом происходит очистка?
Принцип действия универсального циклона УЦ серии 7.411-1 основан на центробежной силе, возникающей посредством вращательно-поступательного движения пылевоздушного/пылегазового потока. Попадая во внутрь очистного устройства, загрязненный воздух имеет вращательно-нисходящее движение, при котором центробежная сила отделяет и отбрасывает пылевые частицы к стенке корпуса, после чего они оседают в конической части аппарата и перемещаются в бункер для хранения шлама. А чистый воздух/газ выводится через верхнюю часть циклона.
Производительность циклонов УЦ
Типоразмер, модификация | Производительность, м3/ч | Типоразмер, модификация | Производительность, м3/ч |
УЦ-500-1 | 790-1700 | УЦ-1100-3 | 3230-7500 |
УЦ-500-2 | 790-1700 | УЦ-1100-4 | 3230-8300 |
УЦ-500-3 | 790-1700 | УЦ-1200-1 | 3880-6200 |
УЦ-500-4 | 790-1700 | УЦ-1200-2 | 3880-7300 |
УЦ-560-1 | 960-2100 | УЦ-1200-3 | 3880-8200 |
УЦ-560-2 | 960-2150 | УЦ-1200-4 | 3880-9000 |
УЦ-560-3 | 960-2150 | УЦ-1300-1 | 4580-7000 |
УЦ-560-4 | 960-2150 | УЦ-1300-2 | 4580-8200 |
УЦ-630-1 | 1160-2300 | УЦ-1300-3 | 4580-9300 |
УЦ-630-2 | 1160-2650 | УЦ-1300-4 | 4580-10200 |
УЦ-630-3 | 1160-2650 | УЦ-1400-1 | 5240-8000 |
УЦ-630-4 | 1160-2650 | УЦ-1400-2 | 5240-9400 |
УЦ-710-1 | 1400-2800 | УЦ-1400-3 | 5240-10800 |
УЦ-710-2 | 1400-3300 | УЦ-1400-4 | 5240-12000 |
УЦ-710-3 | 1400-3450 | УЦ-1500-1 | 6050-8500 |
УЦ-710-4 | 1400-3450 | УЦ-1500-2 | 6050-10000 |
УЦ-800-1 | 1760-3400 | УЦ-1500-3 | 6050-11500 |
УЦ-800-2 | 1760-3900 | УЦ-1500-4 | 6050-13100 |
УЦ-800-3 | 1760-4300 | УЦ-1600-1 | 6900-9700 |
УЦ-800-4 | 1760-4300 | УЦ-1600-2 | 6900-11300 |
УЦ-900-1 | 2200-4000 | УЦ-1600-3 | 6900-12700 |
УЦ-900-2 | 2200-4600 | УЦ-1600-4 | 6900-14000 |
УЦ-900-3 | 2200-5150 | УЦ-1800-1 | 8700-11800 |
УЦ-900-4 | 2200-5300 | УЦ-1800-2 | 8700-13200 |
УЦ-1000-1 | 2700-4600 | УЦ-1800-3 | 8700-15000 |
УЦ-1000-2 | 2700-5400 | УЦ-1800-4 | 8700-16600 |
УЦ-1000-3 | 2700-6100 | УЦ-2000-1 | 10800-13500 |
УЦ-1000-4 | 2700-6700 | УЦ-2000-2 | 10800-15500 |
УЦ-1100-1 | 3230-5600 | УЦ-2000-3 | 10800-17400 |
УЦ-1100-2 | 3230-6500 | УЦ-2000-4 | 10800-19600 |
Как купить циклон УЦ по серии 7.411-1 с максимальной выгодой?
Прежде всего, для того, чтобы не переплачивать многочисленным посредникам, необходимо оформить заказ у непосредственного производителя. При отсутствии нужного типоразмера циклона УЦ в наличии может потребоваться определенное время на его изготовление. Приобретая пылеулавливающее оборудование напрямую на Уральском Заводе Стальных Конструкций Вы экономите не только денежные средства, но и время, так как Вам не придется ждать, пока посредник увидит Ваш платеж, переведет деньги на завод, завод увидит платеж от посредника и только тогда запустит устройство в производство. Аналогично и с доставкой товара. Большинство посредников сначала доставляют циклоны к себе на склад, а уже потом отправляют в Ваш адрес. А это опять же дополнительные расходы, как финансовые, так и временные, которые, естественно, ложатся на плечи конечного потребителя.
Поэтому, если вы хотите купить циклоны УЦ по выгодной цене и получить продукцию в кратчайшие сроки, звоните на завод УЗСК. Номера телефонов отдела продаж Вы можете найти в разделе КОНТАКТЫ на нашем сайте. Мы будем рады Вам помочь!
